Moduldefekte und Degradation

Einleitung

Photovoltaikmodule arbeiten über viele Jahre unter wechselnder Einstrahlung, Temperatur, Feuchte und mechanischer Belastung. Veränderungen sind deshalb grundsätzlich erwartbar. Für Betreiber beginnt die eigentliche Frage jedoch erst dort, wo eine Verfärbung, ein Riss, eine thermische Auffälligkeit oder ein sinkender Ertrag sichtbar wird: Handelt es sich um eine alters- oder technologiespezifische Entwicklung, um einen einzelnen Defekt, um einen fortschreitenden Schaden oder um ein Problem außerhalb des Moduls?

Eine belastbare Antwort entsteht nicht aus einem einzelnen Foto, einem Wärmebild oder einer pauschalen jährlichen Degradationsrate. Erforderlich ist eine Entscheidungskette aus Produktidentität, reproduzierbarem Befund, geeigneter Diagnose, Sicherheits- und Leistungswirkung, erwarteter Entwicklung sowie wirtschaftlichem Szenariovergleich. Erst dann lässt sich zwischen Weiterbetrieb, Beobachtung, Reparatur, Teilersatz und Repowering unterscheiden. Internationale Fachberichte zeigen zugleich, dass Alterungsmechanismen produkt-, technologie-, klima- und betriebsabhängig sind und dass ein allgemeingültiges technisches oder wirtschaftliches Lebensende nicht definiert werden kann [11][15][16].

Nicht jede Alterung ist ein Defekt – und nicht jeder Defekt ein Austauschgrund

Vier Fragen statt eines vorschnellen Urteils

Der Begriff „Modulschaden“ wird im Alltag häufig für sehr unterschiedliche Sachverhalte verwendet. Eine optische Veränderung kann ohne nachweisbare elektrische Wirkung bleiben. Ein äußerlich unauffälliges Modul kann dagegen einen messbaren Leistungsverlust oder eine sicherheitsrelevante Isolationsschwäche aufweisen. Ebenso kann ein Minderertrag durch Verschattung, Verschmutzung, Verkabelung, Wechselrichter, Netzereignisse oder ungeeignete Datenauswertung entstehen, obwohl die Module technisch intakt sind.

Eine fachliche Bewertung trennt daher vier Fragen. Erstens: Ist ein sicherer Betrieb weiterhin vertretbar? Zweitens: Welche Funktion oder Leistung ist aktuell beeinträchtigt? Drittens: Ist der Zustand stabil, reversibel oder wahrscheinlich fortschreitend? Viertens: Welche Handlungsoption ist unter den konkreten technischen und wirtschaftlichen Randbedingungen sinnvoll? Diese Reihenfolge verhindert, dass eine Kostenrechnung eine noch ungeklärte Sicherheitsfrage überlagert oder dass ein sichtbarer Befund unmittelbar als Austauschgrund behandelt wird [15][16].

Beobachtung, Mechanismus und Folge auseinanderhalten

Ein Befund beschreibt zunächst nur, was tatsächlich festgestellt wurde: beispielsweise eine Verfärbung, eine Auffälligkeit im Elektrolumineszenzbild, eine abweichende Kennlinie oder ein lokales Temperaturmuster. Der zugrunde liegende Mechanismus ist eine gesonderte Hypothese. Dessen technische Folge – etwa ein isolierter Zellbereich, ein erhöhter Serienwiderstand oder eine geschwächte elektrische Isolation – muss wiederum von der wirtschaftlichen Folge getrennt werden. Nur diese saubere Kette erlaubt eine prüfbare Entscheidung und macht verbleibende Unsicherheiten sichtbar.

Die Begriffe bestimmen, was überhaupt bewertet wird

Alterung, Degradation und Defekt sind nicht dasselbe

Alterung bezeichnet physikalische oder chemische Veränderungen über die Zeit. Degradation ist die messbare Veränderung einer bestimmten Eigenschaft, beispielsweise der maximalen Leistung, der Isolation oder eines optischen Merkmals. Sie muss weder gleichmäßig noch linear verlaufen. Anfangseffekte, zeitweilige Stabilisierung, einzelne Sprünge nach Ereignissen und spätere Verschleißphasen können sich überlagern. Ein Defekt ist demgegenüber eine konkrete Abweichung eines Bauteils oder einer Funktion vom vorgesehenen Zustand. Ob daraus ein sicherheitsrelevanter oder wirtschaftlicher Schaden folgt, ist eine weitere Bewertungsstufe [11][15].

Diese Unterscheidung ist praktisch wichtig. Eine aus älteren Anlagen oder Produktdaten abgeleitete Durchschnittsrate beschreibt nicht automatisch das konkrete Modul. Der IEA-PVPS-Bericht zur Lebensdauerabschätzung weist ausdrücklich darauf hin, dass häufig verwendete Lebensdauer- und Degradationsannahmen nicht ohne Weiteres mit den Komponenten, Betriebsbedingungen und klimatischen Belastungen einer bestimmten Anlage korrelieren. Auch ein rein lineares Modell kann reale, nichtlineare Prozesse verfehlen [11].

Eine Performance Loss Rate ist keine Moduldiagnose

Die Performance Loss Rate, kurz PLR, beschreibt die aus einer Zeitreihe geschätzte Veränderung einer gewählten Leistungs- oder Ertragskennzahl. Ihr Ergebnis hängt unter anderem von Datenqualität, Referenzgröße, Filterung, Wetterbezug, Aggregation und statistischem Verfahren ab. Auf Anlagenebene können zudem Verfügbarkeit, Wechselrichter, Netzbegrenzungen, Sensoränderungen oder Verschmutzung in die Zeitreihe eingehen. Eine System-PLR ist deshalb nicht mit der Degradationsrate eines einzelnen PV-Moduls gleichzusetzen [13][14].

Auch „End of Life“ besitzt keine einzige, für alle Fälle gültige Grenze. Ein Modul kann technisch noch Strom liefern, aber wegen einer Sicherheitsabweichung nicht weiterbetrieben werden. Es kann sicher und funktionsfähig sein, aber wirtschaftlich hinter einer Ersatzlösung zurückbleiben. Oder es erfüllt die Anlage weiterhin, obwohl eine vertragliche Leistungsschwelle unterschritten ist. Technisches, sicherheitsbezogenes, vertragliches und wirtschaftliches Lebensende müssen daher ausdrücklich benannt werden [11].

Ohne Produktidentität gibt es keine belastbare Diagnose

Der Marktname genügt nicht

Vor jeder Bewertung ist zu klären, welches Produkt tatsächlich installiert wurde. Dazu gehören Hersteller, vollständige Typbezeichnung, Zell- und Modultechnologie, Baujahr, Seriennummer, Charge sowie – soweit verfügbar – die konkrete Material- und Produktrevision. In der Fertigung wird diese Zusammenstellung häufig als „Bill of Materials“ oder BOM bezeichnet. Zwei Module mit demselben vertrieblichen Namen können sich durch Glasdicke, Verkapselungsmaterial, Rückseitenaufbau, Zelltyp, Leiterverbinder oder Anschlussdose unterscheiden. Diese Unterschiede können beeinflussen, welche Alterungsmechanismen plausibel sind und welche Prüfung aussagekräftig ist [4][15].

Die aktuelle Vornorm DIN IEC/TS 62915 behandelt die erneute Prüfung von PV-Modulen nach Änderungen an Material, Komponenten oder Fertigungsprozessen. Sie ist keine Anleitung zur Einzelfelddiagnose. Ihre Existenz unterstreicht jedoch, warum eine konkrete Produktrevision für die Bewertung wichtiger sein kann als eine bloße Modellfamilie [4].

Einbauort und Vorgeschichte gehören zum Befund

Zur Produktidentität kommt der Anlagenkontext: String und Modulposition, Dach- oder Feldzone, Ausrichtung, Verschattungs- und Feuchtebelastung, Rand- oder Innenlage, frühere Reparaturen, Umbauten und bekannte Ereignisse. Ebenso wichtig sind Inbetriebnahme- oder Abnahmemessungen und frühere Bild- oder Kennliniendaten. Ohne Ausgangszustand bleibt offen, ob eine Auffälligkeit neu ist, bereits bestand oder sich verändert hat.

Für eine größere Anlage sollten Vergleichsgruppen nach Produktrevision, Einbauzone und Belastung gebildet werden. Auffällige Module werden dann nicht nur untereinander, sondern auch mit unauffälligen, möglichst ähnlich belasteten Modulen verglichen. Ein räumliches Cluster an einer Dachkante, in einer feuchten Zone oder innerhalb einer Charge kann eine andere Hypothese stützen als zufällig verteilte Einzelbefunde. Die Gruppierung beweist noch keine Ursache; sie macht die weitere Untersuchung jedoch zielgerichteter [12][16].

Welche Befundgruppen unterschieden werden müssen

Zell- und potentialbedingte Effekte

Bei kristallinen Siliziummodulen können verschiedene licht-, temperatur-, spannungs- oder UV-bezogene Effekte auftreten. Lichtinduzierte Degradation (LID) und licht- und temperaturinduzierte Degradation (LeTID) betreffen technologieabhängige Veränderungen der Zelle. UV-induzierte Degradation (UVID) beschreibt Veränderungen unter UV-Belastung. Potenzialinduzierte Degradation (PID) entsteht im Zusammenhang mit hohen elektrischen Potenzialen zwischen Zellkreis und geerdeten beziehungsweise umgebenden Modulstrukturen. Welche Variante plausibel ist, hängt von Zelltechnologie, Modulaufbau, Systemspannung, Erdbezug, Klima und Betrieb ab [5][15].

Für PID enthält IEC TS 62804-1:2025 definierte Laborprüfungen. Der veröffentlichte Anwendungsbereich weist zugleich darauf hin, dass die tatsächliche Haltbarkeit von den Umweltbedingungen und der Spannung gegen Erde abhängt und dass nicht alle Technologien gleichermaßen abgedeckt sind. Ein bestandenes oder nicht bestandenes Kurzzeitverfahren darf daher nicht unmittelbar in Feldjahre, eine allgemeine Ausfallwahrscheinlichkeit oder den Ertragsverlust einer konkreten Anlage übersetzt werden [5].

Ähnlich vorsichtig sind UV-Ergebnisse zu interpretieren. Fraunhofer ISE zeigte 2025 für untersuchte TOPCon-Module, dass Stabilisierungsschritte und metastabiles Verhalten das Messergebnis wesentlich beeinflussen können. Die Veröffentlichung ist kein Marktvergleich und liefert keine allgemeine Degradationsrate. Sie verdeutlicht vielmehr, warum Prüfablauf, Technologie und Zustand vor und nach der Belastung dokumentiert werden müssen [20].

Risse, Verbindungen und Anschlusskomponenten

Zellrisse können bei Herstellung, Transport, Montage oder späterer mechanischer Belastung entstehen. Ob sie elektrisch wirksam sind, hängt unter anderem davon ab, ob Zellbereiche noch leitend angebunden sind und wie sich Belastung und Temperatur entwickeln. Die Elektrolumineszenz, kurz EL, macht unter angelegtem Strom schwache Lichtemissionen der Zellen sichtbar und kann dadurch Risse, inaktive Bereiche und Auffälligkeiten von Strompfaden räumlich darstellen. Ein sichtbarer Rissanteil im EL-Bild ist jedoch keine universelle Ertrags- oder Austauschgrenze [6][12].

Auch Löt- und Kontaktstellen, Zellverbinder, Bypassdioden oder Anschlussdosen können auffällig werden. Mögliche Folgen reichen von erhöhtem Widerstand und Teilfunktionsverlust bis zu lokaler Erwärmung oder elektrischer Gefährdung. Ein heißer Bereich im Wärmebild kann auf einen solchen Zusammenhang hinweisen, aber auch andere Ursachen haben. Erst die Kombination aus Lage, elektrischer Funktion, Vergleichsmodulen, Randbedingungen und gegebenenfalls weiterführender Prüfung grenzt den Mechanismus ein [9][15][16].

Verkapselung, Rückseite, Korrosion und sichtbare Muster

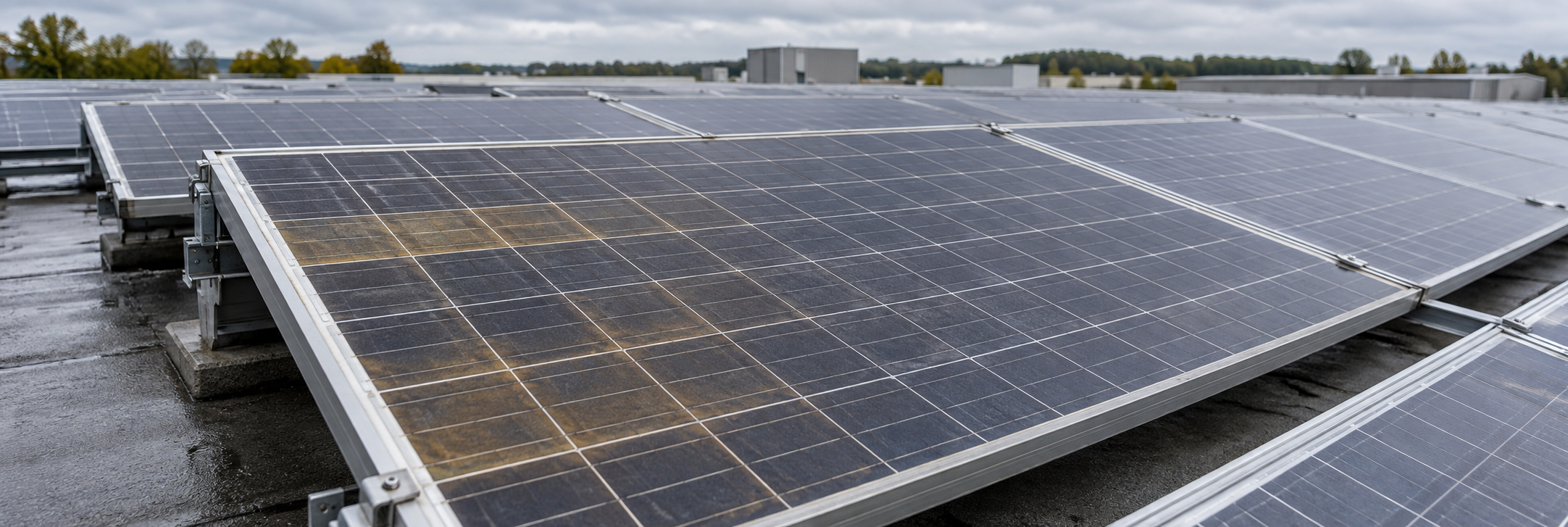

Delaminationen, Verfärbungen, Risse oder Versprödung der Rückseite, Feuchtepfade und Korrosion betreffen den Modulverbund und seine Schutzfunktionen. Die sichtbare Ausdehnung allein sagt nicht zuverlässig aus, wie stark Isolation, mechanische Integrität oder Leistung betroffen sind. Besonders bei neuen Glas-, Folien- und Zellaufbauten muss die Bewertung zur konkreten Produktgeneration passen; Erfahrungswerte älterer Module sind nicht ohne Weiteres übertragbar [15][16].

Sogenannte „Snail Trails“ sind dunkle, schneckenlinienartige Verfärbungen entlang bestimmter Zell- oder Rissstrukturen. Fachuntersuchungen zeigen mehrere mögliche chemische und materialbezogene Entstehungspfade. Der Begriff beschreibt daher zunächst ein Erscheinungsbild, nicht einen einzigen gesicherten Mechanismus und erst recht keine feste Austauschentscheidung. Maßgeblich bleibt, ob zusätzliche Befunde eine Sicherheits-, Leistungs- oder Fortschreitungswirkung belegen [19].

Diagnoseleiter: Von der Auffälligkeit zur belastbaren Aussage

Zuerst alternative Ursachen und Datenfehler ausschließen

Die Untersuchung beginnt nicht automatisch am ausgebauten Modul. Monitoring- und Stringvergleiche können zeigen, seit wann eine Abweichung besteht und ob sie einzelne Strings, Teilflächen oder die Gesamtanlage betrifft. Dafür müssen Zeitbasis, Kanalzuordnung, Einstrahlungs- und Temperaturbezug, Datenlücken sowie Änderungen an Sensoren oder Konfiguration nachvollziehbar sein. DIN EN IEC 61724-1 beschreibt Monitoring als Grundlage für Performanceanalyse sowie Erkennung und Lokalisierung möglicher Fehlzustände; eine Datenabweichung allein beweist keinen Modulmechanismus [10].

Parallel sind Verschattung, Verschmutzung, lose oder geschädigte Verbindungen, Wechselrichterzustand, Abregelung und Netzereignisse als Alternativen zu prüfen. Die PLR-Methodik zeigt, wie stark Filter, Bereinigung und gewählte Kennzahl das Ergebnis beeinflussen können. Erst wenn die Auffälligkeit plausibel auf Module oder eine Modulgruppe eingegrenzt ist, lohnt die nächste diagnostische Stufe [13].

Jede Methode beantwortet eine andere Frage

Die Sichtprüfung dokumentiert äußere Veränderungen, Lage, Ausdehnung und Vergleichszustand. Thermografie zeigt Temperaturmuster im laufenden Betrieb; IEC TS 62446-3 nennt hierfür Anforderungen an Messausrüstung, Umgebungsbedingungen, Verfahren, Bericht und Qualifikation. Ein Wärmebild ohne Belastungs- und Umgebungsdaten ist deshalb nur eingeschränkt auswertbar, und es gibt keine allgemeine Temperaturdifferenz, die unabhängig von Ursache und Modulbauart einen Austausch verlangt [9].

Eine I-V-Kennlinienmessung erfasst den Zusammenhang von Strom und Spannung und kann die elektrische Wirkung eines Moduls oder Teilgenerators quantifizieren. Einstrahlung, Modultemperatur, Referenzmessung und Messunsicherheit müssen dokumentiert werden. IEC 60904-1 beschreibt die Messung von Strom-Spannungs-Kennlinien; IEC 60891 behandelt Verfahren zur Korrektur auf andere Temperatur- und Einstrahlungsbedingungen. Solche Korrekturen verbessern die Vergleichbarkeit, beseitigen aber keine ungeeignete Messung und rechtfertigen keine Scheingenauigkeit [7][8][12].

Die Elektrolumineszenzprüfung ergänzt die elektrische Messung um ein räumliches Bild der Zell- und Strompfadstruktur. IEC TS 60904-13 behandelt Aufnahme, Verarbeitung und qualitative Interpretation von EL-Bildern. Sie liefert damit wichtige Strukturinformationen, aber nicht automatisch einen Jahresenergieverlust oder eine Ursache. Material- und Laboranalysen sind erst dann sinnvoll, wenn eine konkrete Mechanismenfrage offenbleibt und der zu erwartende Entscheidungsnutzen den Aufwand rechtfertigt [6][12].

Vom Einzelmodul zur betroffenen Population

Ein einzelnes auffälliges Modul erlaubt noch keine Hochrechnung auf das Feld. Die Stichprobe sollte die für das Aussageziel relevanten Produktvarianten, Chargen, Einbauzonen, Expositionen und beobachteten Cluster abbilden. Sinnvoll sind auffällige Module, unauffällige Vergleichsmodule und – soweit verfügbar – ein Bezug zu früheren Messungen. Die Stichprobengröße folgt dem Aussageziel und der Heterogenität, nicht einer pauschalen Zahl [12][16].

Der Bericht sollte deshalb benennen, welche Population tatsächlich abgedeckt wurde, welche Bereiche ununtersucht blieben und mit welcher Unsicherheit eine Übertragung verbunden ist. Mobile I-V-, IR- und EL-Verfahren können sich zu einem belastbareren Gesamtbild ergänzen; die IEA-PVPS-Fallstudien zeigen zugleich, dass Auswahl und Randbedingungen die Aussage begrenzen [12][16].

Ein entscheidungsfähiges Prüfprotokoll hält nicht nur Ergebnisse fest, sondern verbindet jede Aussage mit ihrer Herkunft. Dazu gehören Anlagen- und Modulidentität, Prüfdatum, untersuchte Population, Auswahlgrund, Geräte und Messbedingungen, Rohbefund, Auswertung, Vergleichsbasis und Messunsicherheit. Ebenso wichtig ist die Kennzeichnung, ob eine Aussage unmittelbar gemessen, aus mehreren Befunden fachlich abgeleitet oder noch eine Hypothese ist. Bleibt die Ursache offen, sollte der Bericht die plausiblen Alternativen und den nächsten Prüfschritt nennen. So wird aus einer Bild- oder Messsammlung eine nachvollziehbare Entscheidungsgrundlage, ohne eine nicht erreichte Sicherheit vorzutäuschen [12][16].

Sicherheit, Leistung und weitere Entwicklung getrennt bewerten

Sicherheit ist der Vorfilter

Gebrochenes Glas mit zugänglichen aktiven Teilen, beschädigte Isolation, Brand- oder Lichtbogenspuren, lose mechanische Teile sowie nicht beherrschte thermische Auffälligkeiten verlangen eine fachkundige Sicherheitsbewertung. Arbeiten an DC-Leitungen, Anschlussdosen oder Isolationsmessungen sind keine Betreiber-Selbsthilfe. Bei ungeklärter akuter Gefährdung hat die Sicherung beziehungsweise fachgerechte Außerbetriebnahme Vorrang vor Ertrags- oder Amortisationsrechnungen [2][3][16].

DIN EN IEC 61730-1 legt grundlegende Anforderungen an den sicheren Modulaufbau fest; Teil 2 enthält die zugehörigen Prüfanforderungen. Die Normen zielen auf die Verringerung von Gefährdungen etwa durch elektrischen Schlag, Brand und mechanisches Versagen. Sie ersetzen jedoch weder eine Zustandsprüfung des gealterten Einzelmoduls noch eine standortbezogene Risikobewertung [2][3].

Momentane Wirkung und künftige Entwicklung sind zwei Befunde

Ein derzeit unauffälliger Tagesertrag ist keine Entwarnung für einen Isolations- oder Verbindungsfehler. Umgekehrt lässt sich aus einem sichtbaren Muster oder EL-Befund nicht unmittelbar ein Jahresenergieverlust berechnen. Für die Leistungswirkung sind repräsentative elektrische Messungen und systembezogene Daten erforderlich; für die Entwicklung braucht es je nach Befund Wiederholmessungen, Vergleichsgruppen und einen dokumentierten Beobachtungsplan [11][15].

Ein Beobachtungsplan ist nur vertretbar, wenn der sichere Weiterbetrieb fachlich bestätigt wurde. Er sollte festlegen, welcher Befund mit welcher Methode, unter welchen vergleichbaren Bedingungen und zu welchem Anlass erneut geprüft wird. Eine reine Kalenderkontrolle kann ungeeignet sein, wenn der Mechanismus vor allem nach bestimmten Belastungen oder Ereignissen sichtbar wird. Bei metastabilen Effekten sollte dokumentiert werden, in welchem Stabilisierungszustand gemessen wurde; aktuelle Untersuchungen zur UV-induzierten Degradation bei TOPCon-Modulen zeigen, dass dieser Zustand das Ergebnis wesentlich beeinflussen kann [20].

Was Typprüfung, Feldbefund und Garantie jeweils aussagen

Bauartqualifikation ist keine Lebensdauerzusage

DIN EN IEC 61215-1 beschreibt Anforderungen an Bauarteignung und Bauartzulassung terrestrischer PV-Module. Der veröffentlichte Scope stellt ausdrücklich klar, dass die Nutzlebensdauer von Konstruktion, Umgebung und Betriebsbedingungen abhängt und Prüfergebnisse nicht als quantitative Vorhersage der Modullebensdauer zu verstehen sind. Ein nach dieser Reihe qualifiziertes Modul besitzt daher nicht allein aufgrund der Norm eine zugesagte Lebensdauer von 25 oder 30 Jahren [1].

DIN EN IEC 61730-1 und -2 betreffen die Sicherheitsqualifikation. Auch daraus folgt weder eine bestimmte Ertragsentwicklung noch eine Leistungsgarantie. Normen beschreiben Prüf- und Bewertungsrahmen; ob sie im konkreten Vertrag vereinbart oder für eine bestimmte Bewertung heranzuziehen sind, muss gesondert geklärt werden. Gleiches gilt für spätere Produktänderungen: Eine Wiederholungsprüfung nach DIN IEC/TS 62915 liefert keinen pauschalen Nachweis, dass jede Feldreparatur die ursprüngliche Qualifikation unverändert fortführt [2][3][4].

Garantie ist eine eigene Vertragsebene

Eine Leistungsgarantie oder Garantiekurve ist keine wissenschaftliche Prognose der tatsächlichen Degradation und keine Sicherheitsgrenze. Entscheidend sind die konkrete Garantieerklärung und ihre Bedingungen: Bezugsleistung, Messverfahren, Toleranzen, Laufzeit, Anspruchsberechtigte, vorgesehene Abhilfe sowie mögliche Ausschlüsse oder Zusatzkosten. Nach § 443 BGB ist die Garantie eine zusätzlich zu den gesetzlichen Mängelansprüchen eingegangene Verpflichtung. Gesetzliche Mängelrechte, freiwillige Herstellergarantie und technische Bewertung dürfen daher nicht gleichgesetzt werden [21].

Vor Ausbau, Reparatur oder zerstörender Untersuchung sollte geklärt werden, welche Dokumentations-, Mitwirkungs- oder Freigabeanforderungen im konkreten Vertrags- oder Garantiefall gelten. Ob Mess-, Gerüst-, Transport-, Arbeits- oder Ertragsausfallkosten übernommen werden, lässt sich nicht aus einer Leistungskurve ableiten. Mögliche Zahlungen gehören erst dann als gesicherter Vorteil in die Wirtschaftlichkeitsrechnung, wenn Anspruch und Umfang belastbar geklärt sind.

Weiterbetrieb, Beobachtung, Teilersatz oder Repowering?

Erst technisch zulässige Optionen bilden

Die wirtschaftliche Entscheidung beginnt mit einer technischen Vorauswahl. Je nach Befund kommen sicherer Weiterbetrieb, Weiterbetrieb mit definiertem Beobachtungsplan, zusätzliche Diagnose, fachlich vertretbare Reparatur, selektiver Modul- oder Stringtausch, größerer Austausch oder Repowering in Betracht. Ist der Betrieb nicht sicher oder nicht ausreichend beurteilbar, steht zunächst die Sicherung beziehungsweise weitere Klärung an; die günstigste Betriebsoption ist dann nicht automatisch zulässig.

Vor jeder Investitionsentscheidung sollten fünf Fragen beantwortet sein:

• Ist der Weiterbetrieb fachlich sicher?
• Ist der modulbezogene Leistungs- oder Energieeffekt tatsächlich nachgewiesen?
• Ist ein stabiler Zustand, eine mögliche Erholung oder eine weitere Progression plausibel?
• Sind Reparatur oder Teilersatz elektrisch, mechanisch und systemseitig kompatibel?
• Übersteigt der erwartete Zusatznutzen die Investitions-, Zugangs-, Stillstands- und Folgekosten unter realistischen Bandbreiten?

Technische Reparierbarkeit allein entscheidet nicht über die beste Lösung. Der IEA-PVPS-Bericht zu Second-Life-Modulen beschreibt Reparaturen für verschiedene Defektarten als grundsätzlich möglich, weist aber zugleich auf arbeitsintensive, kosten- und skalierungsbezogene Grenzen hin. Die dort behandelten Wiederverwendungsfälle lassen sich nicht pauschal auf jede Bestandsanlage übertragen; sie zeigen jedoch, warum Prüfung, Sortierung, Qualifikation und Wirtschaftlichkeit getrennt bewertet werden müssen [18].

Bei einem Teilersatz ist die Kompatibilität mehrdimensional zu prüfen. Elektrische Kenndaten und zulässige Systemspannung müssen zur vorhandenen Stringauslegung passen; mechanische Abmessungen, Klemmbereiche und Lastabtragung müssen mit Unterkonstruktion und Montagekonzept vereinbar sein. Hinzu kommen Steckverbinder, Leitungsführung, Schutzkonzept, Wechselrichter-Arbeitspunkt und mögliche Unterschiede im Alterungsverhalten. Ein mechanisch passendes Modul ist daher nicht automatisch ein technisch gleichwertiger Ersatz. Umgekehrt kann ein größerer Umbau neue Planungs-, Prüf- oder Dokumentationsanforderungen auslösen. Welche netz-, förder-, genehmigungs- oder vertragsbezogenen Folgen ein Repowering hat, ist projektbezogen zu klären und wird durch die reine Moduldiagnose nicht beantwortet [18].

Inkrementell rechnen statt mit pauschaler Tauschgrenze

Verglichen werden die zusätzlichen Zahlungen und Nutzenbeiträge der realistischen Optionen gegenüber einem klar definierten Ausgangsszenario. Eingangsgrößen sind der nachgewiesene modulbezogene Energieeffekt und seine Bandbreite, die verbleibende Nutzungsdauer, der anlagenspezifische Wert des Stroms, Modul- und Montagekosten, Zugang oder Gerüst, Diagnose und Abschlussprüfung, Stillstand, künftige Betriebs- und Wartungskosten sowie mögliche Entsorgungs- oder Restwerte. Auch die elektrische und mechanische Kompatibilität eines Ersatzmoduls ist ein technischer Filter, kein bloßer Preisposten.

Bei unsicherer Progression sollten unterschiedliche plausible Szenarien – etwa ein stabiler, ein mittlerer und ein ungünstiger Verlauf – verglichen werden. Garantie-, Versicherungs- oder Lieferantenzahlungen werden nur mit der belastbar erwartbaren Höhe berücksichtigt. Für größere Anlagen können Barwert und Sensitivitätsanalyse sinnvoll sein; bei kleineren Dachanlagen kann ein transparenter Vergleich von Zusatzenergie, Restlaufzeit und Vollkosten ausreichen. Technische und wirtschaftliche Kennzahlen müssen dabei aus derselben Daten- und Systemgrenze stammen [14][17].

Eine allgemeine Aussage wie „ab zehn Prozent Minderleistung lohnt der Austausch“ wäre deshalb fachlich falsch. Schon geringe Leistungsfolgen können bei einer Sicherheitsabweichung nebensächlich sein. Umgekehrt kann selbst eine deutliche, aber stabile Minderung wirtschaftlich tolerierbar bleiben, wenn Zugang und Umbau teuer, Restlaufzeit kurz oder Ersatzkomponenten inkompatibel sind. Die richtige Schwelle entsteht erst aus dem konkreten Befund, den zulässigen Optionen und den anlagenspezifischen Zahlungsströmen.

Fazit

Modulalterung lässt sich weder mit einer pauschalen Jahresrate noch mit einem einzelnen Bild bewerten. Belastbar ist nur die Kette aus eindeutiger Produkt- und Einbauidentität, reproduzierbarem Befund, passenden und miteinander verknüpften Prüfmethoden sowie getrennter Bewertung von Sicherheit, momentaner Leistung, weiterer Entwicklung und betroffener Population. Erst danach kann ein Szenariovergleich zeigen, ob Beobachtung, Reparatur, Teilersatz oder Repowering sinnvoll ist.

Für Betreiber lautet die praktische Linie: Auffälligkeiten dokumentieren, nicht selbst elektrisch eingreifen, die Prüfaufgabe konkret formulieren und Austauschentscheidungen erst auf nachgewiesene Wirkungen stützen. Mit neuen Zelltechnologien, dünneren Gläsern und veränderten Polymer- und Verbindungskonzepten wird die genaue Produktrevision noch wichtiger. Gleichzeitig verbessern sauber archivierte Ausgangsmessungen, Seriennummern, Stringpläne und wiederholbare Prüfbedingungen die spätere Bewertung. Sie ersetzen keine Diagnose – sie machen sie schneller, vergleichbarer und wirtschaftlich belastbarer.
