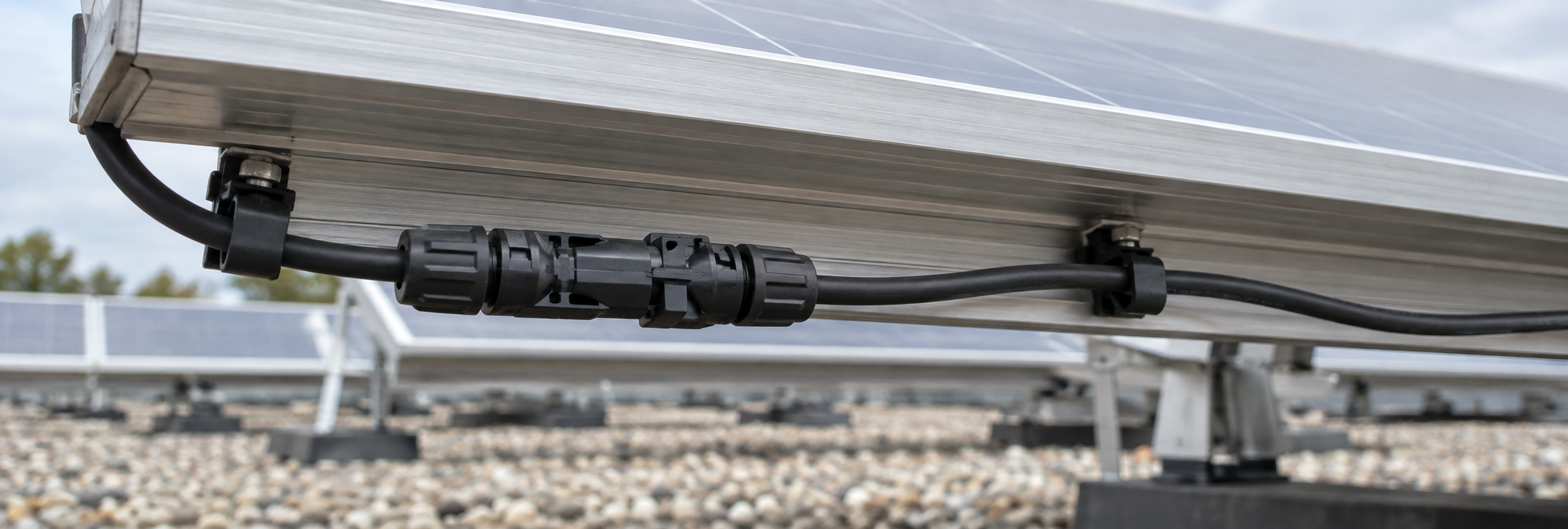

Steckverbinder und Lichtbogenrisiko

Einleitung: Kleine Verbindung, erhebliche Fehlerfolge

PV-Steckverbinder fallen im Alltag kaum auf. Sie verbinden Modulanschlussleitungen, Verlängerungen, Generatoranschlusskästen und Wechselrichter zu einem Gleichstromkreis, der über Jahre wechselnden Temperaturen, Feuchtigkeit, UV-Strahlung und mechanischen Belastungen ausgesetzt sein kann. Gerade weil die Bauteile klein und äußerlich ähnlich wirken, wird ihre Bedeutung leicht unterschätzt: Eine Verbindung kann zunächst elektrisch funktionieren und dennoch eine Schwachstelle enthalten, die sich erst unter Last oder nach längerer Betriebszeit bemerkbar macht [5][6].

Die entscheidende Frage lautet deshalb nicht nur, ob zwei Steckhälften ineinanderpassen. Es muss geklärt werden, ob Kontaktteile, Gehäuse, Dichtungen, Kabel und Konfektionierung als abgestimmtes System zusammenwirken.

Die DIN EN 62852 (VDE 0126-300) beschreibt Sicherheitsanforderungen und Prüfungen für DC-Steckverbinder in Photovoltaiksystemen. Ihr veröffentlichter Anwendungsbereich reicht bis 1.500 V Gleichspannung und 125 A je Kontakt; diese Werte sind jedoch Normgrenzen und keine Freigabe für einen beliebigen Steckverbinder oder eine konkrete Anlage. Die Produktnorm behandelt zudem Steckverbinder ohne Schaltvermögen – sie sind kein Ersatz für eine Lasttrennstelle [1].

Ein erhöhter Kontaktwiderstand, eine gelockerte Verbindung oder ein beschädigter Strompfad können zu lokaler Erwärmung und unter ungünstigen Bedingungen zu einem DC-Lichtbogen führen. Das bedeutet nicht, dass jede warme oder verfärbte Verbindung unmittelbar einen Brand auslöst. Es bedeutet aber, dass ein unscheinbarer Befund fachgerecht eingeordnet werden muss [5][6]. Dieser Beitrag erklärt die zugrunde liegende Fehlerkette, die Besonderheiten des sogenannten Cross-Matings, geeignete Prüfschritte und die klare Grenze zwischen sicherer Betreiberbeobachtung und elektrotechnischer Facharbeit.

Was ein PV-Steckverbinder tatsächlich leisten muss

Kontakt, Gehäuse, Kabel und Crimpung als Funktionseinheit

Umgangssprachlich ist oft nur vom „Stecker“ die Rede. Technisch besteht die Verbindung jedoch aus mehreren voneinander abhängigen Elementen. Metallische Kontakte übertragen den Strom, während das Gehäuse die Steckhälften führt und den Berührungsschutz unterstützt. Dichtungen sollen das Eindringen von Feuchtigkeit und Schmutz begrenzen; die Crimpverbindung verbindet den Kontakt dauerhaft mit dem Leiter. Kabeldurchmesser, Leiterquerschnitt, Dichtung, Verschraubung und Zugentlastung müssen zueinander passen. Hinzu kommen die vollständige Verrastung und eine Verlegung, die weder dauerhaft am Stecker zieht noch den Kabelabgang unzulässig biegt [5][6].

Der Begriff Crimpung bezeichnet die mit einem vorgesehenen Werkzeug hergestellte Pressverbindung zwischen Leiter und Kontakt. Ihre Qualität lässt sich nicht zuverlässig daran erkennen, dass das Kabel nach einem kurzen Zugtest scheinbar fest sitzt. Entscheidend sind die zum konkreten Produkt gehörenden Montageanweisungen, Materialzuordnungen und Werkzeugvorgaben; ein optisch ähnliches Universalwerkzeug ist nicht automatisch geeignet [5][6].

Feldkonfektionierung und Rückverfolgbarkeit

Dabei ist zwischen fabrikmontierten und vor Ort konfektionierten Verbindungen zu unterscheiden. Eine werkseitige Montage verbessert typischerweise die Reproduzierbarkeit, macht eine Verbindung aber nicht unangreifbar. Eine Feldmontage ist umgekehrt nicht von vornherein mangelhaft; sie verlangt jedoch eine kontrollierte Materialbereitstellung, geschultes Personal, das richtige Werkzeug und eine prüfbare Zuordnung. Werden einzelne Kontakte lose auf dem Dach verarbeitet, ohne Typ, Kabel und Werkzeug festzuhalten, geht ein wesentlicher Teil der Rückverfolgbarkeit verloren. Für die spätere Bewertung ist dann kaum noch feststellbar, ob wirklich die vorgesehene Kombination verarbeitet wurde [5].

Auch eine korrekt konfektionierte Einzelhälfte ist noch keine sichere Gesamtverbindung. Erst das dokumentierte Zusammenspiel beider Steckhälften, des angeschlossenen Kabels und der Montagebedingungen erlaubt eine belastbare Bewertung. Das ist besonders wichtig, wenn Module, Leistungsoptimierer, Verlängerungsleitungen oder Ersatzteile aus unterschiedlichen Lieferketten stammen. Die wissenschaftliche Diskussion zur Benennung von PV-Steckverbindern zeigt, dass Begriffe wie „Typ“ oder „kompatibel“ in der Praxis nicht immer einheitlich verwendet werden. Eine Bezeichnung oder ähnliche Bauform ersetzt daher keinen konkreten System- oder Herstellerbezug [14].

Vom Kontaktwiderstand zum DC-Lichtbogen

Lokale Verlustwärme ist noch kein Lichtbogen

Jede reale Verbindung besitzt einen kleinen elektrischen Widerstand. Erhöht sich dieser Widerstand an einer lokal begrenzten Stelle, entsteht bei fließendem Strom zusätzliche Verlustwärme. Ursachen können beispielsweise eine unzureichende Kontaktfläche, eine mangelhafte Crimpung, Korrosion, Verschmutzung oder nachlassende Kontaktkraft sein. Wiederholte Temperaturwechsel und mechanische Beanspruchung können den Zustand weiter verschlechtern. Untersuchungen zu Alterungsmechanismen von PV-Leitungen und Steckverbindern beschreiben dabei ein Zusammenwirken elektrischer, thermischer, mechanischer und korrosiver Einflüsse; daraus lässt sich jedoch keine allgemeine Lebensdauer für jede Verbindung ableiten [5][6].

Serien- und Parallellichtbogen sind unterschiedliche Fehlerbilder

Kritisch wird es, wenn der leitende Pfad zeitweise oder dauerhaft unterbrochen wird, während weiterhin Gleichstrom fließen soll. Zwischen den sich trennenden Kontaktstellen kann sich ein Serienlichtbogen bilden. Weil er im bestehenden Strompfad liegt, kann er mit klassischen Überstromkriterien schwer erkennbar sein; spezielle Detektionsverfahren werten deshalb charakteristische elektrische Signalmerkmale aus [7].

Ein Parallellichtbogen entsteht demgegenüber zwischen Leitern unterschiedlicher Potenziale oder zu einem anderen leitfähigen Pfad. Beide Fehlerarten besitzen unterschiedliche Entstehungs- und Erkennungsbedingungen; sie dürfen diagnostisch nicht gleichgesetzt werden [7].

Auch der Ertrag liefert kein eindeutiges Frühwarnsignal. Eine Verbindung mit erhöhtem Widerstand kann zunächst weiter Strom führen; ein zeitweilig instabiler Kontakt kann nur bei bestimmten Lasten, Temperaturen oder Bewegungen auffällig werden. Ein Tages- oder Monatswert kann solche kurzen Vorgänge verdecken. Umgekehrt beweist eine Abweichung im Monitoring keinen Lichtbogen, weil viele andere Fehlerbilder den Ertrag beeinflussen. Genau deshalb kombinieren geeignete Detektions- und Diagnoseverfahren elektrische Signalmerkmale mit Plausibilitätsprüfungen. Auch fortgeschrittene Algorithmen müssen Störsignale und reale Fehler auseinanderhalten [7].

Ein Lichtbogen ist häufig nicht der erste, sondern ein später Schritt einer Entwicklung. Am Anfang kann eine nicht vollständig verrastete Verbindung, eine fehlerhafte Kontaktierung oder eine dauerhafte Zugbelastung stehen. Lokale Erwärmung kann Material und Kontaktkraft beeinflussen; wechselnde Last und Bewegung können den Strompfad intermittierend werden lassen. Ob diese Kette im konkreten Fall tatsächlich ablief, muss anhand der Fundlage und geeigneter Untersuchungen geklärt werden. Schmelz- oder Lichtbogenspuren allein verraten nicht immer sicher, was Ursache und was Folge eines Schadenereignisses war [5][7].

Warum der Steckverbinder kein Schalter ist

Gerade bei Gleichstrom ist eine vermeintlich einfache Handlung gefährlich: Eine Steckverbindung ohne Schaltvermögen darf nicht wie ein Schalter benutzt und unter Last auseinandergezogen werden. Die DGUV weist für Montage und Instandhaltung darauf hin, dass DC-Verbindungen nicht unter Last getrennt werden dürfen und elektrische Arbeiten durch entsprechend qualifizierte Personen auszuführen sind [8]. Das gilt auch dann, wenn eine Abschaltung am Wechselrichter erfolgt ist: Je nach Anlagenaufbau können PV-Generatorleitungen bei Lichteinfall weiterhin Spannung führen [8].

Kompatibilität, Montage und Betriebseinflüsse

Cross-Mating: Mechanisch passend ist nicht nachgewiesen kompatibel

Die Fachsprache ist nicht vollständig einheitlich. Eine 2025 veröffentlichte Nomenklatur schlägt vor, Cross-Mating für physisch zusammensteckbare, aber nicht als Paar zertifizierte Steckverbinder zu verwenden; eine bestätigte Paarung unterschiedlicher Modelle bezeichnet sie als Intermating. Ältere Fachquellen verwenden Cross-Mating teilweise weiter für Verbindungen unterschiedlicher Hersteller oder Typen. Dieser Beitrag nutzt den Begriff daher transparent für eine physisch mögliche, aber nicht durch belastbare Dokumentation für die konkrete Paarung freigegebene Verbindung [14].

Das Problem ist tückisch, weil sich unterschiedliche Produkte teilweise mechanisch verbinden und verrasten lassen. Daraus folgt aber nicht, dass Kontaktgeometrie, Kontaktkraft, Oberflächen, Fertigungstoleranzen, Dichtkonzept und Alterungsverhalten aufeinander abgestimmt sind. IEC TR 63225 befasst sich ausdrücklich mit der Inkompatibilität von DC-Steckverbindern in PV-Systemen. Als Technical Report ist das Dokument ein technischer Informationsrahmen, nicht selbst ein deutsches Gesetz [2].

Für den deutschen Installationskontext ist die veröffentlichte DKE-Normauslegung zu DIN VDE 0100-712 besonders relevant. Sie beschreibt Schäden und Brände im Zusammenhang mit Verbindungen unterschiedlicher Hersteller und verweist unter anderem auf erhöhte Übergangswiderstände sowie mechanische Belastungen. Für die ausgelegte Anforderung kommt sie zu dem Ergebnis, dass zusammengehörige Steckverbinder desselben Herstellers zu verwenden sind [3]. Diese Aussage sollte präzise benannt werden: Sie ist eine technische Normauslegung und nicht die verkürzte Behauptung, Cross-Mating sei durch ein eigenständiges Gesetz pauschal verboten.

Normen sind nicht allein deshalb gesetzlich zwingend, weil sie veröffentlicht wurden. Ihre Anwendung oder Bedeutung kann sich unter anderem aus gesetzlichen Bezügen, Verträgen oder ihrer Einordnung als anerkannte technische Regel ergeben [4].

Für die Praxis ist die sichere Konsequenz dennoch eindeutig: Die Angabe „passt“, „MC4-Form“ oder „kompatibel“ in einer unspezifischen Produktbeschreibung ist kein ausreichender Nachweis. Benötigt werden die eindeutige Identifikation beider Steckhälften und eine für genau diese Kombination belastbare Freigabe. Fehlen Typkennzeichnungen, Dokumentation oder nachvollziehbare Zuordnung, entsteht ein Prüfbedarf – nicht automatisch der Beweis, dass bereits ein Schaden vorliegt.

Die Identifikation kann in Bestandsanlagen anspruchsvoll sein. Prägungen sind klein, verschmutzt oder nach Jahren nur eingeschränkt lesbar; Handelsbezeichnungen werden zudem nicht immer trennscharf verwendet [14]. Aus Farbe und Gehäuseform allein sollte daher keine Typbestimmung abgeleitet werden. Sinnvoll sind hochauflösende Fotos der Kennzeichnungen, Abgleich mit Stücklisten und Datenblättern sowie gegebenenfalls die Bestätigung durch Hersteller oder qualifizierte Fachplanung. Wo die Identität nicht sicher feststeht, muss genau diese Unsicherheit dokumentiert werden.

Bei Reparaturen und Erweiterungen ist die Gefahr einer unbemerkten Mischpaarung besonders hoch. Ein vermeintlich baugleicher Ersatzstecker kann zur vorhandenen Leitung, zum Kontakt oder zur Gegenhälfte nicht passen. Deshalb sollte eine Instandsetzung nicht nur das beschädigte Gehäuse betrachten, sondern den gesamten betroffenen Verbindungssatz, die zugehörige Leitung und die dokumentierte Systemzuordnung [2][3].

Montagefehler und Betriebseinflüsse als Fehlerkette

Viele kritische Verbindungen lassen sich nicht auf einen einzigen groben Fehler reduzieren. Häufig wirken mehrere Abweichungen zusammen. Eine falsche Abisolierlänge kann die Crimpzone beeinträchtigen; ein ungeeigneter Kabeldurchmesser kann die Dichtung oder Zugentlastung schwächen; eine nicht vollständig angezogene Verschraubung kann Feuchtigkeitseintritt oder Bewegung begünstigen. Wird der Kontakt nicht mit dem vorgesehenen Werkzeug verarbeitet, kann die Pressgeometrie außerhalb der Produktspezifikation liegen. Der internationale IEA-PVPS-Risikokatalog führt unter anderem Cross-Mating, defekte Stecker und Kabel, Crimpfehler, Verschmutzung sowie mechanische Beanspruchung als relevante Fehlerbilder beziehungsweise Einflussfaktoren auf [5].

Auch die Umgebungsbedingungen während der Montage zählen. Offene Steckhälften, die auf einer feuchten oder verschmutzten Dachfläche liegen, können Verunreinigungen aufnehmen. Provisorisch ungeschützte Enden können Feuchtigkeit ausgesetzt sein. Nach der Montage darf die Leitung nicht so verlegt sein, dass ihr Eigengewicht, Schnee- oder Windbewegungen dauerhaft am Steckverbinder ziehen. Zu enge Biegeradien unmittelbar hinter dem Gehäuse können ebenfalls Belastungen einleiten. Forschung und Felduntersuchungen von Sandia befassen sich deshalb nicht nur mit Materialalterung, sondern auch mit schlecht installierten oder nicht passend kombinierten Verbindungen und ihren thermischen Auffälligkeiten [6][12].

Feldkonfektionierung ist nicht grundsätzlich mangelhaft; sie stellt aber hohe Anforderungen an Materialzuordnung, Werkzeug, Arbeitsablauf und Kontrolle. Eine 2025 veröffentlichte US-Untersuchung analysierte 6.276 ausgebaute Steckverbindungen aus Wohnanlagen eines einzelnen Installateurs mit bekannten Steckverbinderproblemen. Bestimmte montagerelevante Auffälligkeiten traten innerhalb dieser gezielt begrenzten Stichprobe bei feldmontierten Verbindungen häufiger auf [13].

Das ist ein wichtiges Qualitätssignal, aber keine deutsche oder weltweite Ausfallquote. Es rechtfertigt weder die pauschale Abwertung jeder Feldmontage noch eine Prognose für eine konkrete Anlage. Belastbar ist nur die Schlussfolgerung, dass die Ausführungsqualität und Rückverfolgbarkeit vor Ort besondere Aufmerksamkeit verdienen.

Der Zeitfaktor darf ebenfalls nicht isoliert betrachtet werden. Temperaturwechsel, UV-Einwirkung, Feuchte und Korrosion können Materialien und Kontaktstellen beanspruchen. Eine fachgerecht ausgewählte und montierte Verbindung ist für solche Einsatzbedingungen ausgelegt; Alter allein beweist daher keinen Defekt. Umgekehrt ist ein unauffälliges Gehäuse kein Nachweis für einen einwandfreien inneren Kontakt. Entscheidend sind dokumentierter Systemaufbau, Belastungsgeschichte und aktueller Befund [6].

Auffälligkeiten erkennen und Ursachen belastbar eingrenzen

Erst der Befund, dann die Diagnose

Eine gute Diagnose beginnt nicht mit dem Zerlegen des verdächtigen Bauteils, sondern mit einer gestuften Befundung: Beobachtung, mögliche Ursache, passende Prüfung und Bewertung. Zunächst wird festgehalten, was tatsächlich beobachtet wurde: beispielsweise eine wiederkehrende Stringabweichung, eine Abschaltung, eine thermische Auffälligkeit, eine Verfärbung oder eine beschädigte Leitung. Danach werden mehrere mögliche Ursachen formuliert. Erst passende Prüfschritte entscheiden, welche Hypothese gestützt oder verworfen werden kann.

Vor einer Detailmessung sollte außerdem geprüft werden, ob die Auffälligkeit reproduzierbar und der Vergleich fachlich belastbar ist. Zwei Strings sind nur dann unmittelbar vergleichbar, wenn Modulanzahl, Ausrichtung, Verschattung und Betriebszustand hinreichend ähnlich sind. Ein einzelnes Wärmebild ohne Lastangabe oder ein Portalwert ohne Zeitstempel kann den Ausgangsverdacht dokumentieren, trägt aber keine sichere Ursachenzuordnung. Umgekehrt darf eine intermittierende Störung nicht allein deshalb verworfen werden, weil sie beim ersten Ortstermin ausbleibt. Ereignisspeicher, Rohdaten und wiederholte Beobachtungen können dann wichtiger sein als eine Momentaufnahme [7][10].

Dokumenten- und Typprüfung

Stringplan, Komponentenliste, Inbetriebnahmeunterlagen, Fotos und Rechnungs- oder Lieferscheindaten können zeigen, welche Steckverbinder vorgesehen waren. Am Bauteil selbst sind Hersteller- und Typkennzeichnungen beider Steckhälften zu erfassen, soweit dies sicher und ohne Eingriff möglich ist. Die DIN EN 62446-1 ordnet Dokumentation und Inbetriebnahmeprüfung netzgekoppelter PV-Systeme ein; die DIN EN IEC 62446-2 bildet den Rahmen für Instandhaltung und Diagnose [9][10]. Beide Normen ersetzen keine Einzelfallprüfung und begründen für sich allein keine pauschale gesetzliche Dokumentationspflicht, zeigen aber, welche Bedeutung nachvollziehbare Anlagenunterlagen für den Lebenszyklus haben.

Sicht- und mechanische Prüfung durch Fachkräfte

Geprüft werden können unter anderem vollständige Verrastung, Sitz der Verschraubung, Dichtungs- und Gehäusezustand, Zug- oder Biegebeanspruchung sowie Spuren von Feuchtigkeit, Verschmutzung, Verformung oder lokaler Erwärmung. Eine solche Sichtprüfung bewertet den Zustand, beweist aber noch nicht die innere Crimpqualität. Das Öffnen oder Zerstören eines Bauteils sollte bei einem strittigen Schaden erst erfolgen, wenn Beweissicherung, Kennzeichnung und Untersuchungsziel festgelegt sind.

Thermografie als orientierende Prüfung

Ein Wärmebild kann unter geeigneten und dokumentierten Betriebsbedingungen eine lokal auffällige Verbindung sichtbar machen. Die deutsche Vornorm DIN IEC/TS 62446-3 behandelt die Infrarot-Thermografie im Freien auch für übrige Systemkomponenten wie Kabel und Kontakte [11].

Das Thermogramm zeigt jedoch zunächst eine Temperaturverteilung. Es beweist weder automatisch Cross-Mating noch eine schlechte Crimpung. Seine Bewertung setzt dokumentierte Betriebs- und Messbedingungen sowie fachlich gewählte Vergleichspunkte voraus [5][11][12]. Eine universelle Temperatur- oder Delta-T-Grenze, ab der jeder PV-Stecker als defekt gilt, lässt sich aus den verwendeten Quellen nicht ableiten.

Elektrische und datenbasierte Prüfung

Stringströme, Spannungen, Kennlinien oder Isolationswerte können helfen, den Fehlerbereich einzugrenzen. Monitoringabweichungen sind dabei Hinweise, aber nicht steckverbinderspezifisch: Verschattung, Modulfehler, Messfehler oder Wechselrichterzustände können ähnliche Muster erzeugen. Auch Verfahren zur Lichtbogendetektion arbeiten mit charakteristischen Signalen und müssen reale Fehler von betrieblichen Störungen unterscheiden [7]. Elektrische Messungen auf der DC-Seite gehören wegen Spannung, Strom und Lichtbogenrisiko in die Hände qualifizierter Elektrofachkräfte.

Bauteil- oder Laboruntersuchung

Bei größeren oder strittigen Schäden kann eine weitergehende Analyse erforderlich sein. Dazu können die Untersuchung der Crimpzone, von Kontaktoberflächen, Materialveränderungen und Lichtbogenspuren gehören [5][6]. Als fachliche Beweissicherungsmaßnahme sollten Fundort, Einbaulage, Kennzeichnung, Ausbau und Lagerung nachvollziehbar dokumentiert werden. So lässt sich das Risiko verringern, spätere Veränderungen mit dem ursprünglichen Schadenbild zu verwechseln.

Sicher handeln und Wiederholungen vermeiden

Was Betreiber sicher tun können – und wo Selbsthilfe endet

Betreiber können wertvolle Informationen sichern, ohne elektrische Bauteile zu berühren. Aus sicher zugänglicher Position lassen sich Zeitpunkt und Art einer Fehlermeldung, Wechselrichter- und Portalwerte, Wetterbedingungen sowie auffällige Geräusche oder Gerüche dokumentieren. Vorhandene Anlagenfotos, Stringpläne und Wartungsberichte sollten für den Fachbetrieb bereitgestellt werden. Auch ein Datenexport ist hilfreicher als ein bloßer Screenshot, sofern das System dies ohne Eingriff erlaubt [9][10].

Die Grenze ist erreicht, sobald ein Dach betreten, eine Abdeckung geöffnet, ein DC-Stecker bewegt oder getrennt, eine Leitung gemessen oder ein beschädigtes Bauteil berührt werden müsste. Solche Handlungen sind keine geeignete Fehlersuche für Laien. Insbesondere darf ein verdächtiger Steckverbinder nicht „testweise“ auseinandergezogen oder erneut zusammengesteckt werden [8].

Bei Rauch, Flammen, deutlichem Schmorgeruch oder akut beschädigten Leitungen gilt:

Abstand halten: Andere Personen vom Bereich fernhalten.

Alarmieren: Feuerwehr verständigen und auf die Photovoltaikanlage hinweisen.

Nur vorgesehene Abschaltmöglichkeiten nutzen: Diese dürfen ausschließlich nach Anlagen- beziehungsweise Notfallkonzept und nur dann bedient werden, wenn sie gefahrlos erreichbar sind.

Nicht annähern: Keine eigene Annäherung an Dach, Leitungen oder Steckverbindungen unternehmen.

Die DGUV-Information zum Einsatz an Photovoltaikanlagen beschreibt die besonderen elektrischen Gefährdungen und die Bedeutung von Absperrung sowie fachgerechter Abschaltung [15]. Sie richtet sich zwar wesentlich an Einsatzkräfte; für Betreiber folgt daraus vor allem, dass Alarmierung und Abstand Vorrang vor einer eigenen Ursachenprüfung haben.

Prävention, Nachweisführung und Vorgehen im Schadenfall

Die wirksamste Risikobegrenzung beginnt vor der Inbetriebnahme. Planung und Beschaffung sollten die Steckverbindersysteme eindeutig festlegen. Bei der Montage müssen zu Kontakt und Kabel passende Werkzeuge, Arbeitsanweisungen und Prüfschritte verwendet werden. Verbindungen sind vollständig zu verrasten, gegen unnötige Bewegung zu entlasten und so zu positionieren, dass sie nicht dauerhaft in Wasser, Schmutz oder auf der Dachhaut liegen. Spätere Ersatz- oder Erweiterungsarbeiten brauchen dieselbe Systemdisziplin wie die Erstinstallation [2][3][5].

Eine fachgerechte Abnahme sollte deshalb nicht nur die Energieerzeugung oder den Wechselrichterstart bestätigen. Sie sollte auch prüfen, ob die tatsächlich verbauten Verbindungssysteme den Planungsunterlagen entsprechen und ob die Dokumentation eine spätere Rückverfolgung erlaubt. Das heißt nicht, dass jede Verbindung für eine Kontrolle auseinandergezogen werden soll – ein unnötiges Trennen kann selbst Risiken schaffen.

Zielführend sind vielmehr systematische Dokumentenprüfung, zugängliche Sichtkontrolle und die nach Anlagenart begründete Auswahl weiterer Mess- oder Prüfverfahren. Art und Umfang wiederkehrender Kontrollen müssen zum Anlagenzustand, zu vorausgegangenen Arbeiten und zu beobachteten Auffälligkeiten passen; aus dem Steckverbinder-Thema folgt keine pauschale Jahresfrist [9][10].

Für die Nachweisführung ist als sachverständige Best Practice eine kompakte, aber eindeutige Dokumentation sinnvoll. Die nachstehende Zusammenstellung verbindet den allgemeinen Dokumentations- und Instandhaltungsrahmen mit steckverbinderspezifischer Rückverfolgbarkeit [5][9][10][14]. Dazu gehören insbesondere:

• Hersteller und Typ der eingesetzten Steckverbinder sowie die Zuordnung der Gegenhälften;
• Kabeltyp und Leiterquerschnitt, Montageanweisung sowie das verwendete Crimpwerkzeug;
• String- und Lageplan, aussagekräftige Montagefotos und Inbetriebnahmeprotokoll;
• Befunde späterer Sicht-, Mess- oder Thermografieprüfungen mit Datum und Betriebsbedingungen;
• jede Reparatur oder Komponentenersetzung einschließlich der ausgebauten und neu eingesetzten Typen.

Entsteht ein Schaden, sollte der vorgefundene Zustand vor Veränderungen fotografisch und schriftlich gesichert werden. Ausgebaute Teile dürfen nicht vorschnell entsorgt werden, wenn Ursache, Gewährleistung, Garantie oder Versicherung noch zu klären sind. Eine Reparatur darf sich nicht darauf beschränken, eine sichtbar geschmolzene Hälfte durch irgendein passendes Ersatzteil zu ersetzen. Fachlich zu prüfen sind Gegenhälfte, Leitung, Kontaktierung, benachbarte Verbindungen und die Ursache der thermischen oder mechanischen Beanspruchung. Bei einem Brandereignis muss zudem besonders vorsichtig zwischen ursächlichem Defekt und nachträglich durch Feuer oder Löscharbeiten veränderten Spuren unterschieden werden [5][10].

Lichtbogenerkennung als ergänzende Schutzebene

Technische Einrichtungen zur DC-Lichtbogenerkennung können die Schutzstrategie ergänzen. DIN EN IEC 63027 (VDE 0126-27):2024-03 beschreibt Prüfanforderungen für Detektion und gegebenenfalls Unterbrechung von DC-Serienlichtbögen in PV-Systemen [16]. Aus dieser Geräte- und Prüfnorm allein folgt keine allgemeine deutsche Nachrüstpflicht. Ob ein Gerät vorgesehen, geeignet oder vertraglich gefordert ist, muss für die konkrete Anlage, das Schutzkonzept und den geltenden Regelwerksstand beurteilt werden [4][16]. Detektion ersetzt zudem weder kompatible Komponenten noch eine korrekte Montage.

Fazit

Das Risiko einer PV-Steckverbindung lässt sich nicht am Gehäuse oder an der Frage „steckbar oder nicht“ festmachen. Entscheidend ist die vollständige Verbindungskette aus eindeutig zugeordneten Steckhälften, geeignetem Kabel, korrekter Crimpung, Dichtung, Verrastung, mechanischer Entlastung und dokumentierter Montage. Cross-Mating ist deshalb kein bloßes Markenproblem: Unterschiedliche, nicht nachgewiesen abgestimmte Systeme können an der elektrischen und langfristigen Schnittstelle voneinander abweichen.

Ein warmer Kontakt, ein Monitoringalarm oder eine Verfärbung ist zunächst ein Befund. Die Ursache wird erst durch die Kombination aus Dokumentenprüfung, fachkundiger Sichtkontrolle, geeigneten thermischen beziehungsweise elektrischen Verfahren und bei Bedarf einer Bauteilanalyse belastbar. Betreiber leisten ihren wichtigsten Beitrag durch gute Unterlagen, frühe Dokumentation von Auffälligkeiten und eine klare Sicherheitsgrenze: keine Dachbegehung, keine DC-Messung und kein Trennen verdächtiger Steckverbinder in Eigenregie.

Künftige Detektionsverfahren können die Erkennung bestimmter Lichtbogenmuster verbessern. Sie ändern aber nichts am Grundprinzip: Eine belastbare Risikobeurteilung setzt nachvollziehbare Systemzuordnung, Montagequalität und Zustandsbefunde voraus.
